Software per gestione cabine di verniciatura

Progetto per GI&E, a Sime company

Eccellenza tecnologica

La Gestione delle Cabine di Verniciatura con Soluzioni Industria 4.0

L’azienda Techne, pioniera nel settore dello sviluppo software, ha recentemente portato avanti un progetto di successo per la gestione delle cabine di verniciatura attraverso soluzioni all’avanguardia e l’integrazione di tecnologie in ottica Industria 4.0.
Il risultato è un software innovativo che non solo semplifica le operazioni quotidiane, ma apre a nuovi percorsi verso l’efficienza, l’ottimizzazione e il riconoscimento della conformità all’Industria 4.0.

Sviluppo software

Consulenza Informatica

Il Cliente

GI&E

Sime Engineering è formata da un gruppo di aziende fortemente orientato al segmento dell’ingegneria nonché alle attività di Procurement e Construction Management per impianti industriali generali e ausiliari. È inoltre un produttore di compressori alternativi e skid ausiliari. Tutti questi servizi sono forniti attraverso le società Sime in Italia e Romania, e dagli uffici in Francia e negli Emirati Arabi. Nel 2019 GI&E srl è diventata parte del gruppo di azienda SIME. Di recente si è fatta promotrice di numerosi progetti di automazione fra i quali la gestione di una cabina di verniciatura TRICON in Industria 4.0.

Progetto

Il progetto e le esigenze

È stato richiesto a Techne di progettare e realizzare un software in Industria 4.0 per la Verniciatura con Cabina Tricon e interoperabilità con il sistema ERP aziendale. In dettaglio i requisiti richiesti sono stati:

1

Interfaccia con PLC

Interfaccia con il PLC della cabina.
Impostazione da postazione operatore della ricetta (tempi e temperature).
Avvio pausa e stop della lavorazione da postazione operatore.
Storicizzazione dei dati di esercizio dell’apparecchiatura.

2

Integrazione ERP

Integrazione con Active Directory aziendale per l’autenticazione dell’utente.
Interoperabilità fra il sistema di verniciatura e i software ERP gestionali aziendali SRP e UNICA.
Associazione delle lavorazioni a numeri di commessa SRP/UNICA.
Consultazione dei dati di esercizio dal gestionale aziendale SRP.

3

Monitoraggio

Monitoraggio a distanza della lavorazione.
Gestione da remoto di segnalazione e allarmi.
Sistema di notifica degli allarmi.
Reports di lavorazione.

Implementazione

Soluzione tecnica

I componenti software sviluppati per l’automazione della cabina di verniciatura TRICON sono qui elencati.

Smart Paint Booth: Controller e Monitor
Modulo software per inviare comandi all’unità. Monitor del flusso di dati realtime dell’apparato.

Smart Paint Booth Archive: Archiviazione dati di processo
Modulo software che archivia i dati di processo sul cloud.

Web service: SRP API
Web service per l’acquisizione dei dati di processo e la restituzione dei dati di lavorazione.

Smart Paint Booth Alerts: Notifica segnalazioni e allarmi
Modulo software che intercetta segnalazioni ed allarmi ed invia notifiche via email ad una lista di distribuzione configurabile.

Report Download: Download del report di lavorazione
Funzionalità integrata nel software SRP di gestione delle commesse, selezionata una commessa SRP/UNICA, consente di scaricare un file Excel con i dati di lavorazione.

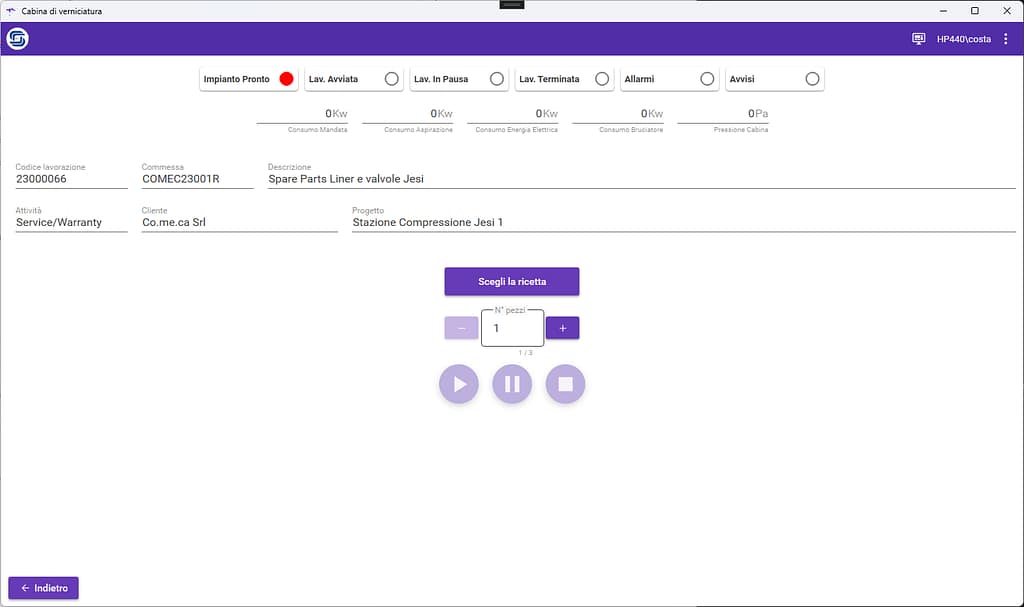

Le funzionalità che sono state realizzate per l’operatore consentono di operare sull’apparato a distanza, sia all’avvio mediante la selezione della commessa e del numero di ricetta, sia durante la lavorazione per il monitoraggio delle fasi di verniciatura.

Filtro e selezione della commessa SRP/UNICA

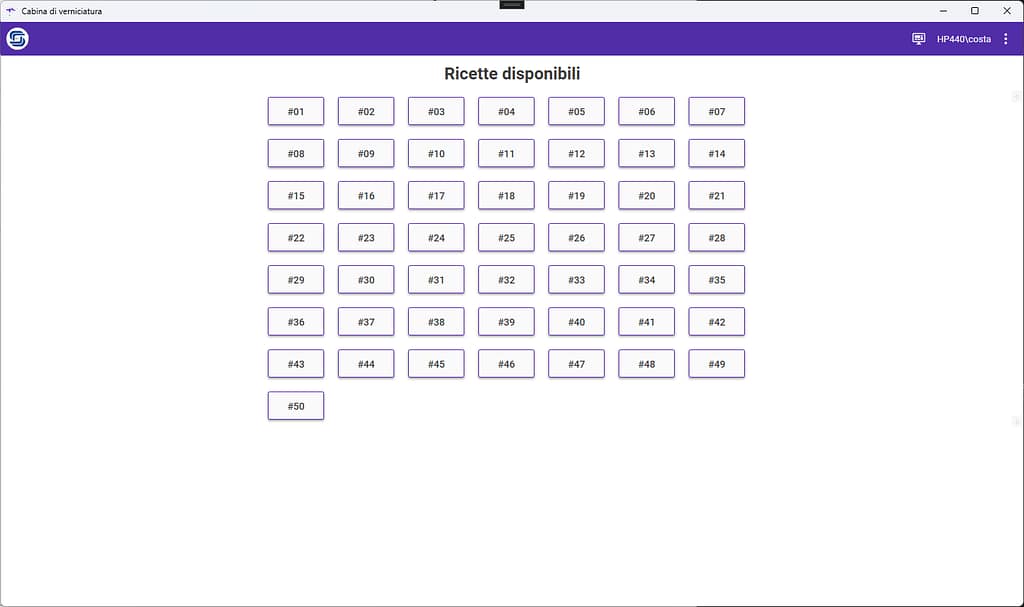

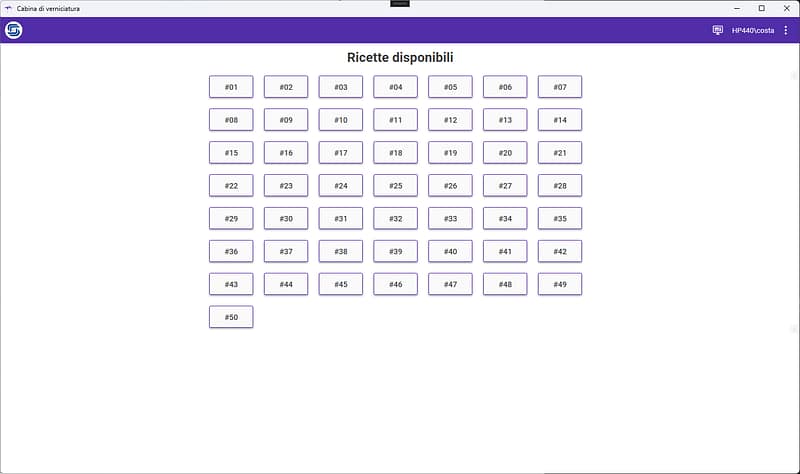

Selezione della ricetta
Avvio della lavorazione
Pausa della lavorazione
Fine lavorazione

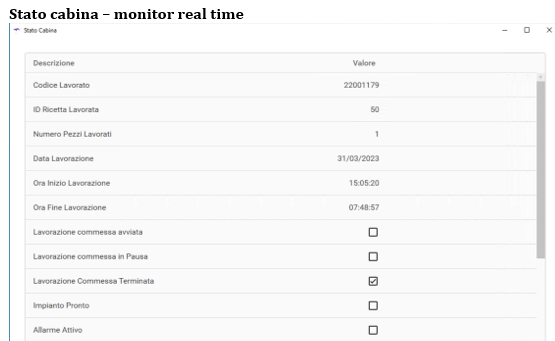

Monitor della lavorazione
Simulazione di condizioni di allarme
Verifica archiviazione dei dati

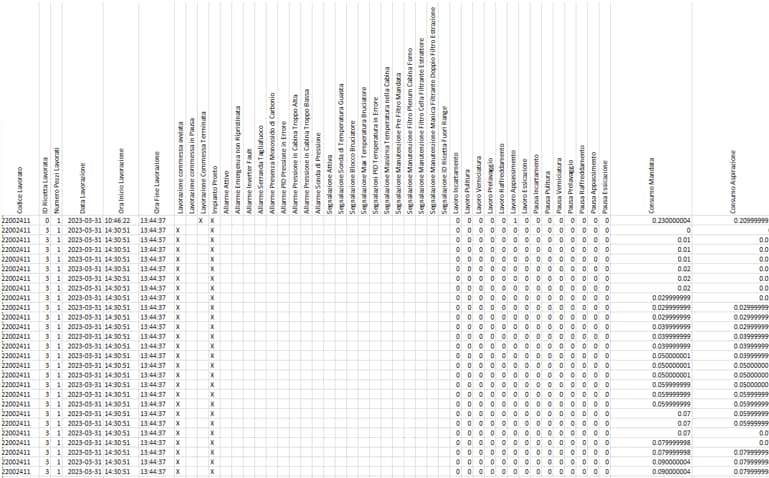

Download dei dati di processo

Il numero di commessa contraddistingue tutte le fasi di lavorazione e consente di riconciliare i dati di processo con i sistemi gestionali cloud dell’azienda.

Il sistema registra altresì le condizioni di allarme e le segnalazioni provenienti dalla cabina, quali ad esempio allarme bruciatore, allarme pressione, ed altre.

Vantaggi

Benefici ottenuti

In sintesi, il progetto di integrazione Industria 4.0 ha portato a una gestione più efficiente e accurata delle lavorazioni di verniciatura, fornendo benefici tangibili in termini di tracciabilità, storicizzazione dei dati, interoperabilità e facilità d’uso.
